工場内の配管を吊る梁について、「この梁サイズで本当に強度は足りているのか」「たわみで周囲の配管に干渉しないか」と不安になることはありませんか。
特に、配管重量が大きい現場や、梁を施工できる位置が限られてスパンが長くなる場合、経験則だけでは現場担当者や顧客への説明が難しくなりがちです。
本記事では、配管吊り梁の曲げ強度・たわみ量・吊りボルトの引き抜き強度を検討し、現場変更にも対応しやすい自動計算付き強度計算書を作成した実績をご紹介します。強度計算を依頼する前に、対応範囲や必要資料、納品物、費用感を確認したい方はぜひ参考にしてください。
- 配管吊り梁の強度計算（曲げ・たわみ・吊りボルト）の対応範囲
- 自動計算付きExcel強度計算書の活用メリット
- 費用・納期・相談時に必要な情報の目安
配管吊り梁強度計算の実績概要
今回は、建築業界のお客様より、工場内の配管を固定するための配管吊り梁について強度検討のご相談をいただきました。対象は、配管を吊るために設置するSS400製の梁と、配管を固定する吊りボルトです。
現場では、梁の設置位置が限られており、どうしてもスパンが長くなりやすい状況でした。一方で、梁サイズを大きくしすぎると材料が重くなり、施工性が下がります。そのため、現場で話し合いのうえ選定した材料・形状で問題がないかを、強度計算書として示す必要がありました。
検討範囲は、梁の曲げ強度・せん断・たわみ量・吊りボルトの引き抜き強度・安全率確認です。「強度が足りるか」だけでなく、施工後に周囲の配管と干渉しないかという点も重視して検討を進めました。
案件概要
| 項目 | 内容 |
|---|---|
| 案件内容 | 配管吊り梁の強度検討 |
| ご相談内容 | 工場内で配管を吊るための梁を設計したものの、現場主任より「本当にこの梁サイズで問題ないのか」と確認を求められ、設計が進められなくなった。指定した材料・形状で問題ないことを強度計算書で証明したいというご相談。 |
| 対応内容 | 最もスパンが長く負荷が大きくなる条件を抽出。配管内に液体が満たされた状態を想定して最大重量を算出し、曲げ強度・たわみ量・吊りボルトの引き抜き強度を検討。自動計算付き強度計算書を作成し、リモートで内容を説明。 |
| 納品物 | 許容最大スパンが算出された自動計算付き強度計算書（Excel）、PDF資料、リモート解説 |
| 費用・納期目安 | 費用：5万円、納期：約2週間 |
| 相談時に必要な情報 | 計算対象部分の詳細レイアウト、梁のサイズ・材質、荷重条件、配管固定位置、配管重量計算に必要な情報（文章での説明が難しい場合はリモートでの確認も可） |
配管支持梁のご相談内容と課題
お客様は当初、経験をもとに梁サイズを選定されていました。しかし今回の現場では配管重量が大きく、梁を施工できる範囲も限られていたため、現場主任から「この梁で本当に大丈夫なのか」と確認を求められたとのことでした。
特に課題となったのは、梁の曲げ強度とたわみ量です。強度に問題がなくても、たわみが大きすぎると周囲の配管に接触したり、別の配管へ荷重がかかってしまったりする可能性があります。工場内の配管は複雑に入り組んでいるため、机上の計算だけでなく、現場状況を考慮した検討が必要でした。
寸法変更が発生するたびに手計算や簡易計算をやり直す必要があり、社内確認や現場担当者への説明にも時間がかかっていました。強度根拠を示すだけでなく、変更にも対応しやすい計算書の形式が求められていました。
配管吊り梁強度計算で対応した内容

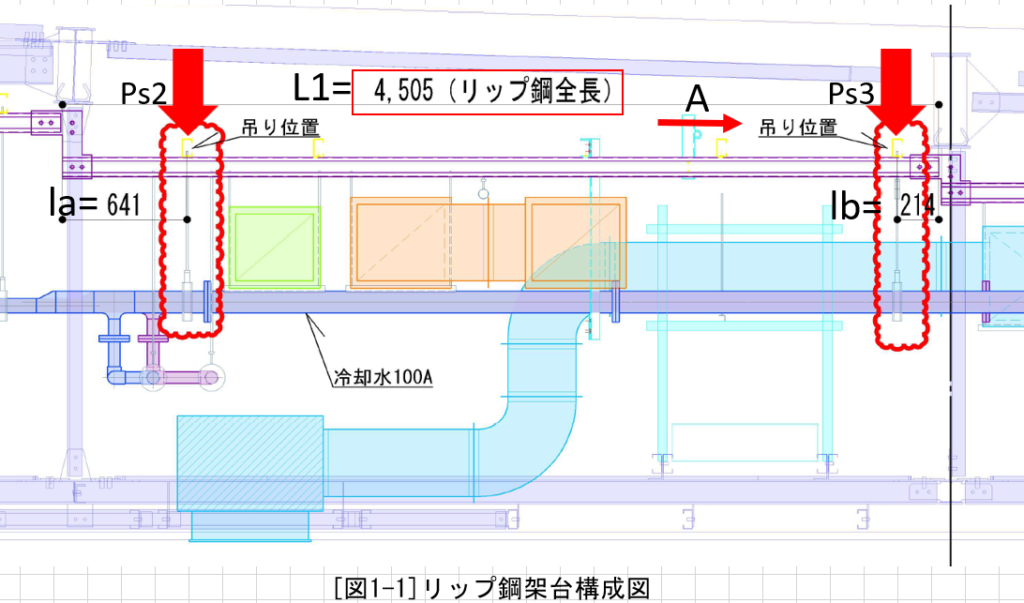

今回の強度計算では、まず配管を吊る梁のうち、最もスパンが長く負荷が大きくなる部分を抽出しました。そのうえで、配管内に液体が入っている状態を想定し、最大の配管重量を算出しています。
荷重条件としては、中央集中荷重・2点荷重・偏荷重など、現場で想定される複数のパターンを検討しました。支持条件は両端支持、固定条件はボルト固定として整理し、梁に発生する曲げ・せん断・たわみを確認しています。
さらに、配管を固定する吊りボルトの引き抜き強度も検討しました。梁だけに注目するのではなく、配管を支える構成全体として問題がないかを確認することで、現場説明に使いやすい強度計算書を作成しています。
検討した主な項目
- 梁の曲げ強度・せん断強度
- 梁のたわみ量（複数の荷重パターン）
- 吊りボルトの引き抜き強度
- 安全率の確認
- 許容最大スパンの算出
納品形式は、自動計算付きのExcel強度計算書とPDF資料です。計算結果の見方や注意点についてはリモートで簡易説明も行いました。
梁のたわみ計算で工夫したポイント
今回特に重視したのは、現場変更に対応しやすい計算書にすることです。設計段階では、配管位置や梁のスパンが変更されることがあります。そのたびに一から計算し直すと、確認作業に大きな手間がかかります。
そこで、Excel上で四則演算を組み、寸法や条件を入力すると計算結果が自動で更新される自動計算書を作成しました。これにより、現場で寸法が変わった場合でも、数値を入力するだけで結果を確認できます。

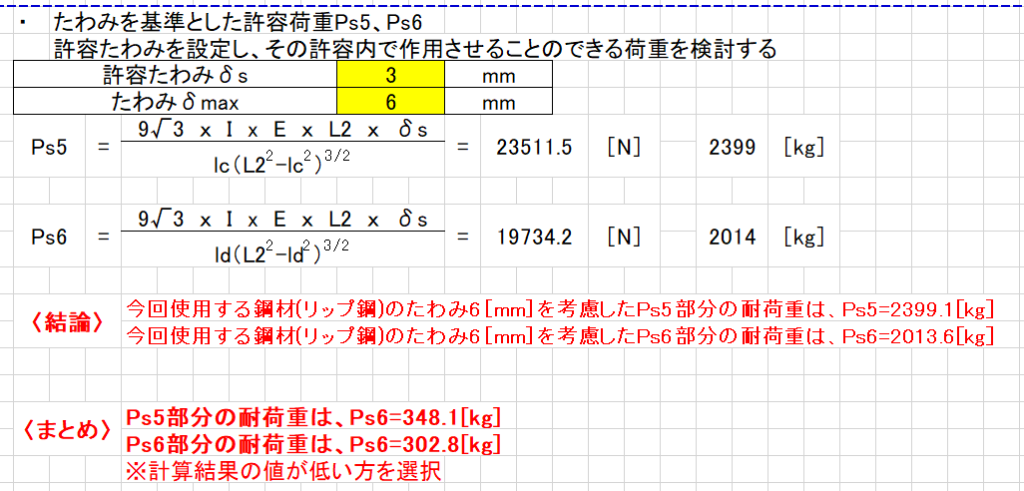

たわみ量については、「どの程度の荷重で6mmたわむのか」が分かるように整理しています。強度上は問題がなくても、施工後に周囲の配管と接触すれば不具合につながる可能性があるため、打ち合わせの中で現場として許容できるたわみ量を確認したうえで計算書に反映しています。
計算上の安全と現場での施工性を両立させるために、許容たわみ量を事前に現場担当者と確認することが重要です。現場施工や設備据付の視点を踏まえ、計算結果が実際の判断に使える形にした点が、今回の重要な工夫です。
強度計算書の成果・納品物

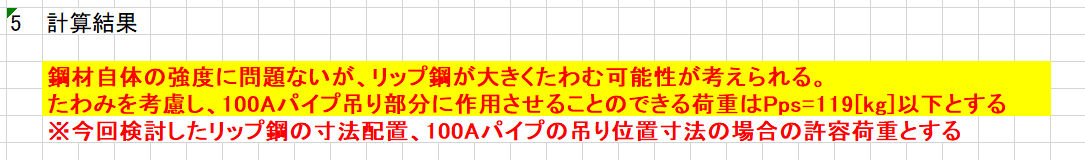

納品物は、自動計算付き強度計算書（Excel）・PDF資料・リモートでの簡易説明です。計算書には、梁の許容最大スパン・曲げ強度・たわみ量・吊りボルトの引き抜き強度・安全率などを整理しました。
お客様から特に評価いただいたのは、現場目線での計算書作成です。指示された条件をそのまま計算するだけでなく、「周囲の配管配置はどうなっているか」「たわみの検討も必要ではないか」「施工後に困る可能性はないか」といった点を確認しながら進めました。
作業効率の改善効果
| 項目 | 従来 | 今回の計算書 |
|---|---|---|
| 計算書の確認時間 | 約2時間 | 30分未満 |
| 寸法変更時の計算書更新 | 約1日 | 10分未満 |
配管支持梁の強度検討に関する同様のご相談について
配管吊り梁や配管支持部材の強度検討では、梁の曲げ強度だけでなく、たわみ量・吊りボルト・固定条件・荷重位置などを総合的に確認することが重要です。特に工場内の配管は、既設設備や他の配管との取り合いがあるため、計算上の安全性と現場での施工性を両方考える必要があります。
以下のような場合は、強度計算書を作成することで設計判断が進めやすくなります。
- 経験上は大丈夫だと思うが、顧客や現場へ説明できる資料がほしい
- スパンが長くなり、たわみが心配
- 寸法変更に対応できるExcel計算書がほしい
- 吊りボルトの引き抜き強度も合わせて確認したい
ご相談時には、以下の情報をご用意いただくとスムーズです。
- 計算対象部分の詳細レイアウト（図面・スケッチなど）
- 梁のサイズ・材質
- 配管固定位置・荷重条件
- 配管重量を算出するための情報
文章での説明が難しい場合は、リモートで図面を見ながら内容を確認することも可能です。まずはお気軽にご連絡ください。
配管吊り梁の強度検討は、曲げ強度・たわみ量・吊りボルト引き抜き強度を総合的に確認することが大切です。経験則だけでは現場や顧客への説明が難しいケースでも、強度根拠を示した計算書があることで設計の判断が進めやすくなります。また、自動計算付きのExcel計算書を活用することで、寸法変更が発生した際の対応も大幅に短縮できます。
「このままでは現場や顧客への説明ができない」「スパンやたわみが心配で設計が止まっている」といった場合は、早めに専門家へご相談いただくことで、設計の遅延や現場でのトラブルを防ぎやすくなります。実績のある強度計算書の作成について、まずはお気軽にご相談ください。
