ホイストランナー用の搬送レールについて、「スパンが長くても本当に荷重に耐えられるのか」「現場監督へ安全性をどのように説明すればよいのか」と悩んでいませんか。
メーカー資料に詳細な計算根拠がなく、社内に強度計算を行える担当者がいない場合、経験だけで安全性を説明するのは難しいものです。
搬送レールの安全性は、支持間スパンや荷重条件、断面係数などの数値に基づいて確認することで、初めて根拠を持って説明できるようになります。

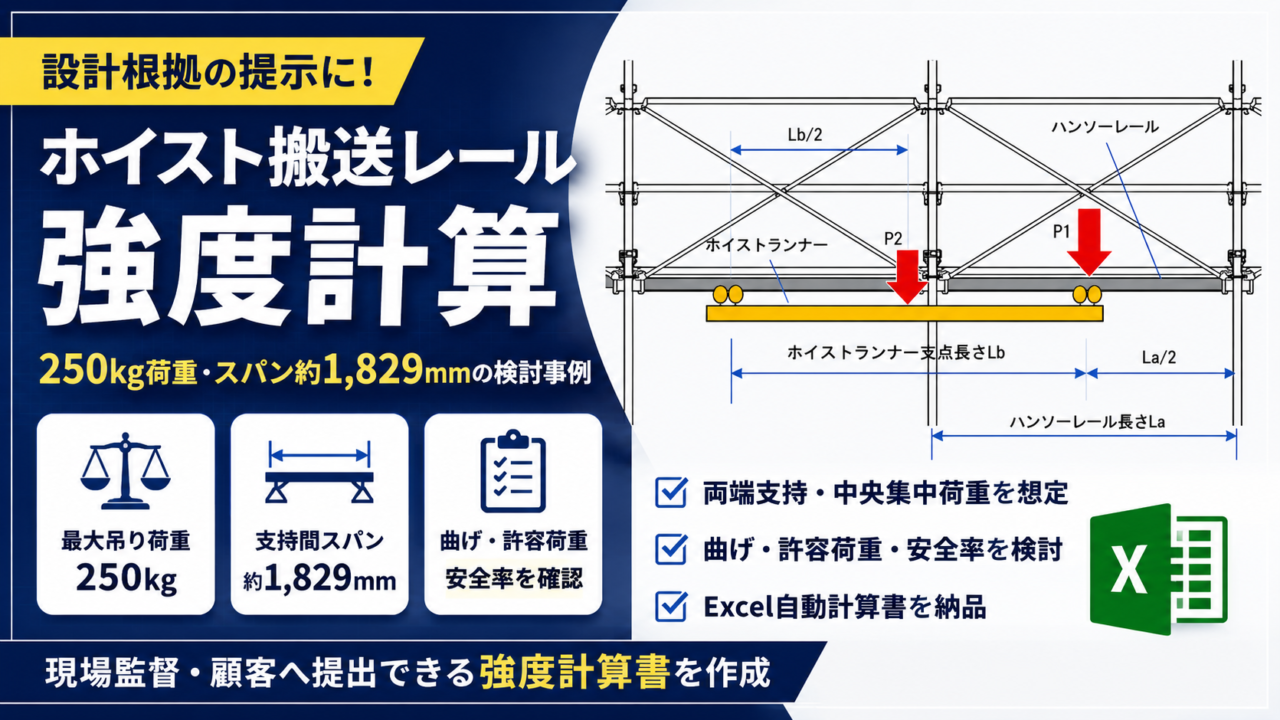

今回は、最大吊り荷重250kg、支持間スパン約1,829mmの条件で、ホイストランナー用搬送レールの曲げ強度、許容荷重、安全率を検討した事例をご紹介します。
この記事では、強度計算で確認した内容、納品物、費用・納期の目安、ご相談時に必要な資料について解説します。同じような搬送レールの強度でお悩みの方は、ぜひ最後までご覧ください。
ホイスト搬送レール強度計算の実績概要
建築関係のお客様から、ホイストランナー用搬送レールの強度計算についてご相談をいただきました。対象は、足場に設置し、ホイストランナーを走行させるための軽量な搬送レールです。
検討条件は、支持間スパン約1,829mm、最大吊り荷重250kgです。ホイストランナーがレール中央付近まで移動した場合を厳しい条件として設定し、搬送レール中央部の曲げ強度、許容荷重、安全率を確認しました。
レールの材質はSGHCです。社名やメーカー名、詳細図面は守秘義務のため非公開とし、この記事では条件を汎用化してご紹介します。
| 項目 | 内容 |
|---|---|
| 案件内容 | ホイストランナー用搬送レールの強度検討 |
| ご相談内容 | 支持間スパン約1,829mmの搬送レール中央部に、最大吊り荷重250kgが作用した場合の曲げ・変形について、数値で確認したいというご相談でした。 |
| 対応内容 | 資料の整理、両端支持梁としての計算モデル作成、中央集中荷重を想定した曲げ強度・許容荷重・安全率の検討、Excel自動計算書とPDF版強度計算書の作成 |
| 納品物 | Excel自動計算書、PDF版強度計算書、計算モデル図、操作説明資料、リモートでの使用方法説明 |
| 費用・納期の目安 | 費用：約5万円 納期：約2週間（条件や資料の状態により変動します） |
ご相談内容と搬送レールの課題
対象の搬送レールは以前から現場で使用されていましたが、安全パトロールの際に現場監督から「細いレールを長いスパンで使っているが、最大250kgを吊っても本当に問題ないのか」と指摘を受けたことがきっかけでした。
ホイストランナー自体は既製品で、最大吊り荷重も明示されていました。しかし搬送レールについては、今回のスパンに対応した詳細な強度計算書がありませんでした。メーカー資料には推奨条件が記載されていたものの、現場監督へ説明できるだけの計算根拠としては不十分だったのです。
メーカーの推奨条件だけでは、実際の支持間スパンや荷重条件に対する安全性を証明する根拠にはなりません。現場ごとの条件に合わせた強度計算を行っておくことが重要です。
お客様の社内には強度計算を担当できる人材がおらず、これまでは職人の経験をもとに施工していました。計算書を提示できなければ対象レールを現場で使用できなくなる可能性もあったため、早急に数値的な裏付けを用意する必要がありました。
搬送レールの強度計算で行った対応
今回の強度計算では、設計変更は行わず、現状の搬送レールがどこまでの荷重に耐えられるかを確認することを目的としました。
資料整理と計算モデルの作成
まず、次のような資料をご提供いただきました。
- 搬送レールの断面形状・寸法が分かる図面
- 材料情報（材質・断面係数など）
- レールとホイストランナーの設置状況が分かる図面
- 最大吊り荷重を確認できる仕様資料
- 現場写真
レール図面から計算に必要な断面係数を確認し、実際の支持条件を両端支持梁としてモデル化しました。お客様からいただいた情報の一部には曖昧な点もありましたが、類似案件での経験をもとに必要な条件を整理し、計算モデル図としてまとめています。
曲げ・許容荷重・安全率の確認
荷重条件は、最大吊り荷重250kgがホイストランナーの車輪を介して、搬送レール中央付近へ垂直方向に作用する状態を想定しました。両端支持の条件では、レール中央がもっとも曲げの影響を受けやすいためです。
支持間スパン、荷重、材質、断面係数をもとに曲げを計算し、対象レールにどの程度の荷重まで作用させられるかを確認しました。
計算式と根拠を強度計算書に明記することで、経験や感覚ではなく数値に基づいて、現場監督や顧客へ安全性を説明できる資料になります。
Excel自動計算書で工夫したポイント
お客様は複数の現場で搬送レールを使用しており、現場ごとに支持間スパンが異なります。そこで、今回の約1,829mmだけを対象にした計算書ではなく、スパンなどの数値を変更すると結果が自動的に切り替わるExcel計算書を作成しました。
初めて使う人でも入力箇所がひと目で分かるように、変更するセルは黄色、変更しないセルは白色に色分けしています。また、誤入力を防ぐため、利用者が変更できる項目は必要最小限に絞りました。
「最長スパンでは難しい場合、何mmまで短くすれば使用できるか」といった確認も、数値を入力するだけで判断できます。ページ数を増やさず、1枚の計算書で複数条件に対応できる点を重視して作成しました。
強度計算の成果と納品物
計算書を作成したことで、搬送レールの設置条件について数値的な裏付けを提示できるようになりました。現場監督からスパンや強度について質問された場合も、計算書をその場で提示し、条件を入力して結果を確認できます。
従来は、質問を受けてから資料を調べ、説明用の書類をまとめるまでに半月ほどかかることがありました。その間、担当者が数日間ほかの業務を止めて対応するケースもありました。今回のExcel自動計算書により、特殊な取付条件でない限り、社内で迅速に一次確認できる状態になっています。
納品物は次のとおりです。
- Excel自動計算書
- PDF版の強度計算書
- 計算モデル図
- 操作説明資料
実際の強度計算書がどのような形式でまとまるのか、イメージしにくい方も多いと思います。今回作成したPDF版強度計算書のサンプルをご用意しましたので、計算根拠の示し方や記載内容の参考としてご覧ください。
これらは、現場監督への提出、施工前の確認、スパン変更時の再計算、社内判断、類似現場での再利用などに活用いただけます。費用は約5万円、納期は資料整理を含めて約2週間でした。実際の費用と納期は、対象物の構造、資料の状態、確認項目、計算書の提出先によって変わります。
同様のホイストレール強度計算について
ホイストランナー用搬送レールの強度を確認する際は、次のような情報が重要になります。
- 搬送レールの断面形状・寸法・材質、断面係数が分かる資料
- 支持間スパン
- ホイストランナーの仕様・最大吊り荷重
- 設置・支持条件が分かる図面や写真
断面形状や支持条件の情報が不足していると、実態と異なる条件で計算してしまう可能性があります。ご相談の際は、可能な範囲で図面や写真をご準備ください。
「メーカー資料だけでは現場監督へ説明できない」「社内に強度計算のできる担当者がいない」「現場ごとにスパンが変わるため、再利用できる計算書がほしい」といったお悩みにも対応しています。図面や資料が完全にそろっていない場合でも、分かる範囲の情報から必要な条件を整理しますので、まずは現状の資料だけでもご相談ください。
搬送レールの強度は、経験や感覚だけで判断してしまうと、現場での事故や思わぬ指摘につながるおそれがあります。数値的な根拠がないまま使用を続けるのではなく、早めに強度計算を行っておくことで、現場監督や顧客への説明もスムーズになり、安心して運用できます。今回ご紹介したように、条件に応じて再利用できる計算書を用意しておけば、スパンが変わる現場でも都度対応可能です。搬送レールや類似する梁・フレームの強度に不安がある場合は、専門知識を持つ担当者へ相談することで、自己判断によるリスクを避けられます。図面や荷重条件など、分かる範囲の資料だけでも構いませんので、まずはお気軽にご相談ください。
