コンテナ吊り上げ強度計算の対応事例
コンテナ用架台の吊り上げ方法を検討する際、「側面の吊り金具が使えなくなった」「架台と地面の隙間が100mm以内しかない」といった仕様変更に直面すると、吊り上げに使う鋼材の選定や強度計算をどう進めればよいか迷う方は多いのではないでしょうか。
結論として、検討範囲を鋼材の曲げ強度に絞り込めば、限られた予算と短い納期でも、安全性の根拠を押さえた簡易強度計算書を作成できます。
今回は、コンテナ用架台の下部にできた100mm以内の隙間へ鋼材を差し込み、下から吊り上げる方法について、SS400鋼材の選定と簡易強度計算を行った事例をご紹介します。費用3万円、納期約3日という短期間で対応した実際の流れと、依頼時に準備しておきたい情報をまとめました。
目次
ご相談いただいたのは、建築関係で使用するコンテナ用架台です。当初は架台側面に取り付ける金具を使って吊り上げる計画で、設計から強度計算まで対応していました。
しかし、現場条件の変更により、予定していた側面の吊り金具が取り付けられないことが判明。そこで、架台の下へ鋼材を差し込み、その鋼材を吊り具で支持して架台全体を引き上げる方式へ変更することになりました。
ただし、架台と地面の隙間は100mm以内に限られていたため、高さを抑えながら吊り荷重に耐えられる鋼材を選ぶ必要がありました。
側面の吊り金具が使えなくなったときに起きる課題
最大の課題は、予算と納期が限られていたことです。前回の設計業務ですでに予算の多くを使用しており、改めて詳細設計や正式な計算書を作成する費用を確保することが難しい状況でした。
それでも、吊り上げ方法が決まらなければ、図面作成や製作へ進むことができません。そこでお客様からは「詳細設計までは不要なので、使用できる鋼材の大きさと吊り上げ方法だけでも早急に確認してほしい」というご相談をいただきました。
仕様変更後の吊り上げ検討は、正式な設計と同じ範囲まで行おうとすると、時間も費用も大きく膨らみます。まず「何を優先して確認すべきか」を整理することが、短納期対応の前提条件になります。
今回は、検討対象を架台下部へ差し込む鋼材の曲げ強度に絞り、必要最小限の簡易強度計算を行う方針としました。
鋼材選定と簡易強度計算の進め方
まず、既存の架台図面と、お客様から提供された図面を確認しました。コンテナ本体と吊り架台の合計重量を吊り荷重とし、SS400の鋼材を架台下部へ差し込む条件で検討を進めています。
使用鋼材と支持条件
支持条件は、鋼材の両端付近を吊り具で支持する両端支持とし、架台から作用する2点荷重を想定しました。そのうえで、限られた隙間へ収まる鋼材サイズ、必要な長さ、吊り上げスパンを検討し、鋼材本体の曲げ強度を確認しています。
- 使用材料：SS400
- 支持条件：両端支持
- 荷重条件：2点荷重
- 計算項目：鋼材本体の曲げ強度
市販吊り具の選定
新しい吊り金具を設計すると予算を超えてしまうため、市販のスリングやシャックルなどから、条件に合う吊り具を選定しました。既製品を活用することで、コストと納期の両方を抑えられます。
短納期・低予算で対応するための工夫
費用と作業時間を抑えるため、今回はExcelの計算シートや詳細図面を新たに作成せず、A4用紙1枚の手書き計算書としてまとめました。ただし、手書きだからといって必要な情報を省略したわけではありません。
計算過程だけを並べるのではなく、「どのサイズの鋼材を使うのか」「どの位置で吊るのか」「どの吊り具を使用するのか」という、現場担当者が知りたい結論を明確に記載しています。
鋼材を架台下部へ差し込んで吊る場合、作業中に鋼材が横へずれる可能性があります。そのため今回は、強度計算に加えて、ズレ止めを設置することもあわせてアドバイスしました。
納品物と得られた成果
納品物は、鋼材サイズ・曲げ強度の計算結果・吊り上げ方法をまとめた手書きの簡易強度計算書と、市販吊り具メーカーのカタログです。
| 項目 | 内容 |
|---|---|
| 費用 | 3万円 |
| 納期 | 約3日 |
| 納品形式 | 手書き簡易強度計算書、市販吊り具カタログ |
お客様は当初、回答まで1〜2週間程度かかると想定していましたが、検討範囲を整理して手書きでまとめたことで、約3日での納品が実現しました。鋼材と吊り具の方向性を早期に決められたことで、その後の図面作成や製作準備も進めやすくなり、通常であれば1〜2か月かかる可能性があった工程を、2〜3週間程度まで短縮できる見込みとなっています。

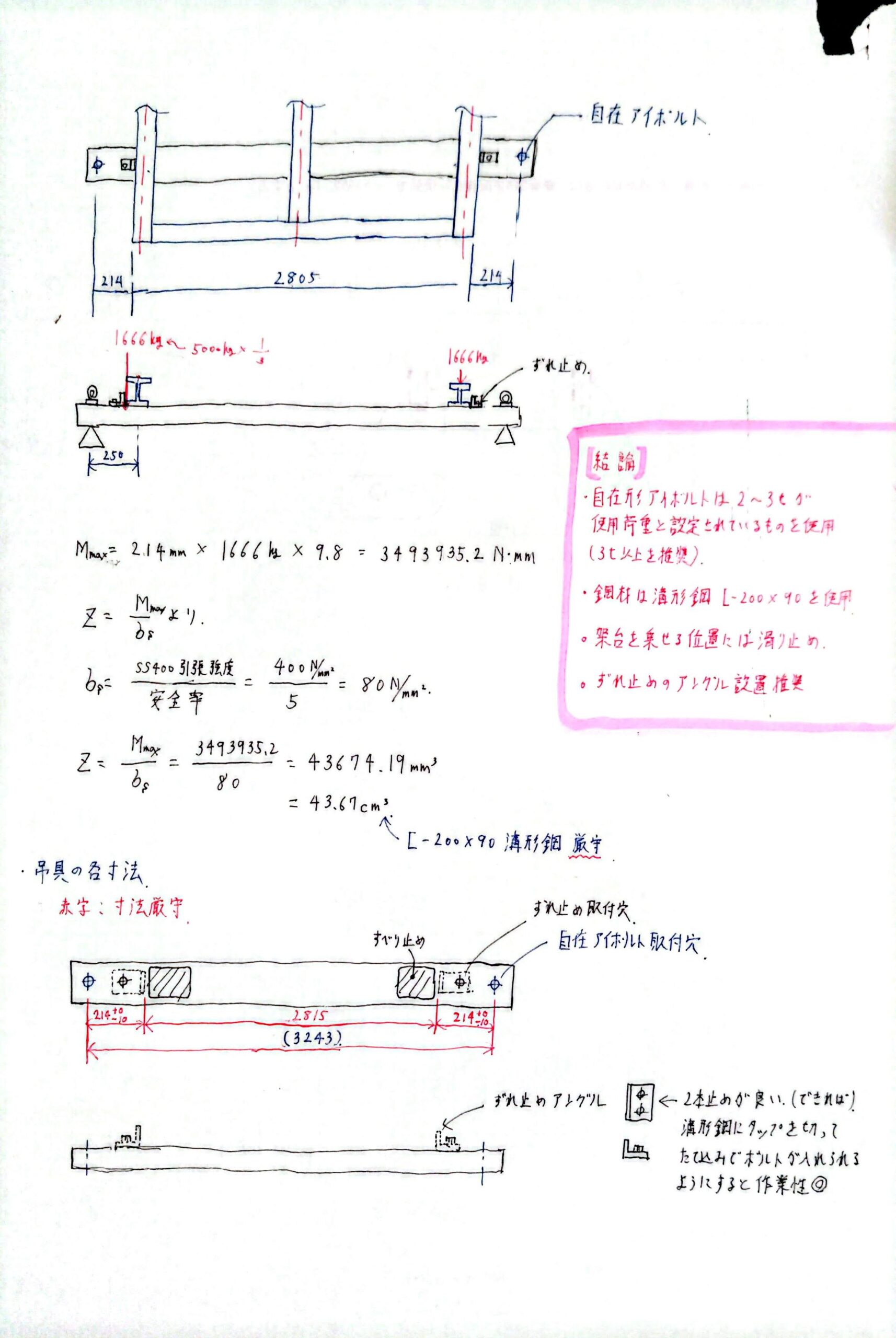

納品物は、鋼材サイズ、曲げ強度の計算結果、吊り上げ方法をまとめた手書きの簡易強度計算書です。
今回は公開許可をいただいているため、実際の手書き計算書をダウンロード可能です！
同様の吊り上げ強度計算に関するご相談
仕様変更によって既存の吊り金具が使えなくなった場合でも、条件を整理することで、必要な鋼材サイズや吊り上げ方法を検討できることがあります。
正式な提出用計算書だけでなく、「まず構想が成立するか確認したい」「限られた予算で鋼材の目安を知りたい」「製作前に設計根拠を確認したい」といった簡易検討にも対応しています。
- 吊り上げ対象物の図面または写真
- 対象物と架台を含む最大重量
- 設置状況と周辺寸法
- 鋼材を差し込める隙間寸法
- 希望する吊り上げ方法と使用目的
今回のような簡易計算は、検討範囲を限定した社内確認や構想設計向けの対応です。官公庁・顧客への正式提出や詳細な安全確認が必要な案件では、たわみ・せん断・吊り点・溶接部・接合部などを含む詳細検討が別途必要になります。
吊り上げ方法の仕様変更は、そのまま放置すると製作や工程全体の遅れにつながりかねません。検討範囲を整理して早めに相談することで、費用と時間を抑えながら安全性の根拠を確保できます。今回のように、詳細設計にこだわらず「まず結論を出す」対応が可能な専門家に相談することで、限られた予算・納期の中でも安心して次の工程へ進むことができます。鋼材選定や吊り上げ強度についてお困りの際は、ぜひ一度ご相談ください。
