リフォームで後付けする手すりについて、フラットバーなどのすっきりした形状でも「本当に強度は大丈夫か」と問われた際、経験だけでは説明しにくい場面があります。
特に、丸パイプや角パイプではなくフラットバーを使用する場合、レイアウト性や意匠性は保てる一方で、顧客や社内担当者への説明には基準に基づいた数値的な根拠が求められることがあります。
経験則だけで「問題ない」と説明するのは難しく、後から根拠資料を求められるリスクもあります。
この記事では、基準資料の調査から手すり強度計算書の作成、Excel自動計算データの納品まで対応した実績を紹介します。同様のお悩みをお持ちの方の参考になれば幸いです。
この記事は、リフォーム業者・建築金物メーカー・施工管理担当者など、手すりの強度根拠を顧客や社内に説明する必要がある方を対象にしています。
手すり強度計算の実績概要
今回は、リフォームで後付け施工する手すりについて、強度に問題がないかを確認するための強度計算書を作成しました。
対象となったのは、一般的な丸パイプや角パイプではなく、部屋のレイアウトや意匠性を重視して設計されたフラットバー形状の手すりです。材質はSS400相当の材料でしたが、形状が薄い板状であるため、見た目の印象から「手すりとして十分な強度があるのか」という疑問が生じていました。
これまで大きなトラブルは発生していなかったものの、今後同様の質問を受ける可能性もあるため、数値的な根拠を持って説明できる資料が必要でした。
案件の概要・費用・納期
| 項目 | 内容 |
|---|---|
| 案件内容 | リフォーム時に後付け施工する手すり（フラットバー形状）について、必要な強度が確保できているかを確認するための強度計算を実施 |
| ご相談内容 | フラットバーの手すりについて、基準に適合しているか、数値的な根拠を持って説明できる計算書を作成してほしい |
| 対応内容 | 手すり強度に関する参考資料・基準を調査し、日本金属工事業協同組合の自主基準を参考に、荷重条件を整理したうえで強度計算書を作成 |
| 納品物 | 強度計算書PDF、Excel自動計算データ、根拠基準に関する簡易説明、質疑対応 |
| 費用・納期目安 | 基準調査：約1万円、強度計算：約5万円、合計約6万円。納期は調査期間を含めて約3週間 |
| 相談時に必要な情報 | 対象物の図面、手すり形状が分かる写真、材質、寸法、固定方法、使用したい基準の有無、または基準調査の要否 |
手すり強度計算書に関するご相談内容と課題
お客様の課題は、単に計算を行うことではなく、「何を根拠に手すりの強度を判断すればよいのか」が分からない点にありました。
安全率を大きく設定すれば安心側にはなりますが、その結果として手すりが過剛性になり、部屋のレイアウトに合わない形状になってしまう可能性があります。今回の目的は、現状のフラットバー形状をできるだけ維持しながら、基準に基づいて強度上問題がないことを確認することでした。
また、顧客や社内担当者から質問を受けた際に、専門知識がない方でも説明しやすい計算書にすることも重要なポイントでした。
使用する基準によって荷重条件や安全率の考え方が異なります。「何となく安全率を大きくとった」という計算書では、顧客や検査機関から根拠を問い返される可能性があります。基準の選定から対応することが重要です。
フラットバー手すりの強度確認で行った対応内容
まず、手すりの強度検討に使える基準や参考資料の調査から着手しました。建築関係の資料では足場や仮設手すりに関する情報が多く、リフォーム用手すりに適用しやすい資料を選定する必要がありました。
調査の結果、日本金属工事業協同組合自主基準および「手すりの安全に関する自主基準策定報告書」を参考資料として整理しました。その基準に示されている荷重条件をもとに、今回の手すり形状・材質・固定条件に対して強度計算を実施しました。
計算対象は以下の通りです。
- 手すり本体
- 支柱
- ベースプレート
- 固定部（アンカー部含む）
主に曲げ・せん断の観点から確認し、必要な強度が確保できているかを数値で示しました。

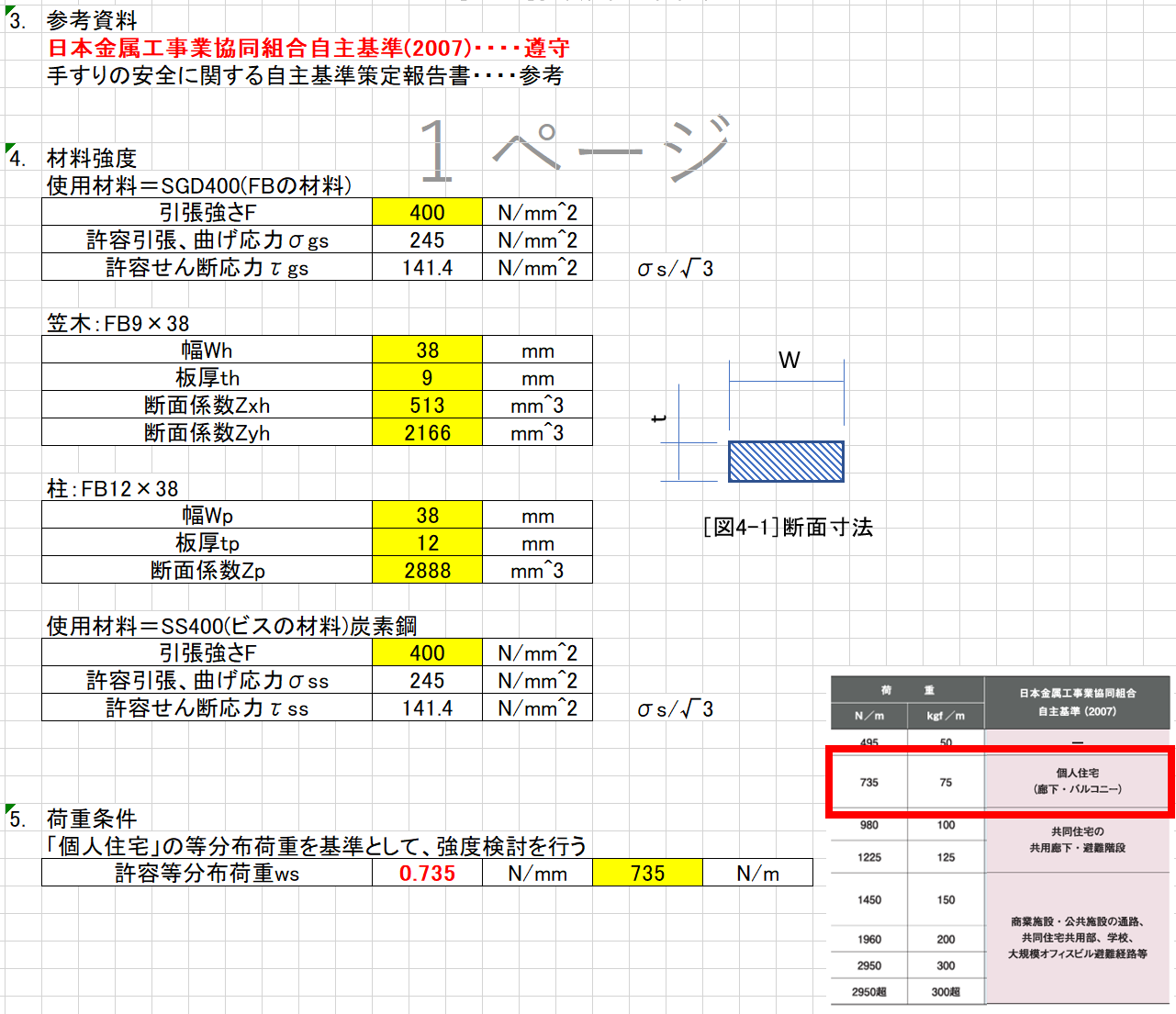

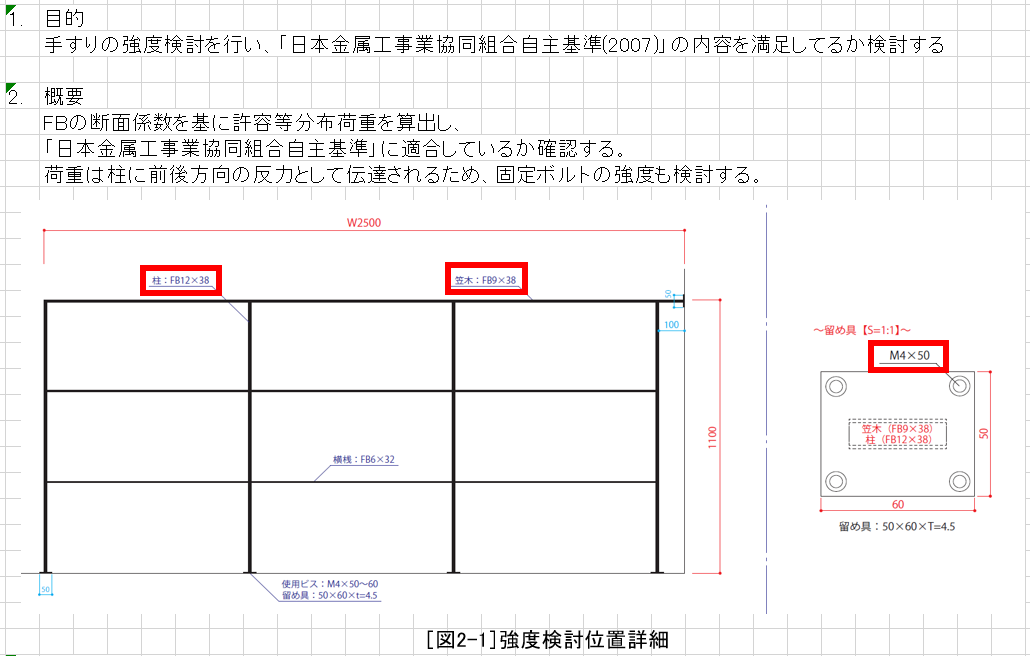

根拠資料を示した強度計算書作成の工夫
今回特に重視したのは、計算結果だけを示すのではなく、「どの基準を根拠にしているのか」が分かる構成にすることです。
強度計算書の冒頭で参照した基準と荷重条件を整理し、なぜその条件で検討するのかを説明できるようにしました。荷重方向や計算条件をできるだけシンプルに整理することで、現場担当者や営業担当者でも顧客に説明しやすい形に仕上げています。
また、今後手すりの長さや寸法が変更される可能性があったため、Excel上で寸法を入力すると計算結果が自動で更新されるデータも作成しました。四則演算を中心に構成することで、専門ソフトがなくても確認しやすい資料にしています。
Excel自動計算データは、寸法変更のたびに計算をやり直す手間を省くために作成しています。支点間距離や断面寸法を変更するだけで結果が更新されるため、仕様変更への対応時間を大幅に短縮できます。
手すり強度計算の成果・納品物
納品物は、強度計算書のPDF、Excel自動計算データ、根拠基準に関する簡易説明、質疑対応です。
お客様からは、根拠資料の調査まで一貫して対応した点を評価いただきました。これまで「今まで問題がなかった」という経験則で説明していた内容を、基準と数値に基づいて説明できるようになり、顧客からの質問にも落ち着いて対応できるようになったとのことです。
作業時間の変化（お客様の声より）
| 作業内容 | 導入前 | 導入後 |
|---|---|---|
| 顧客説明用資料の準備 | 約1日 | 約1時間 |
| 寸法変更時の再計算 | 6時間以上 | 約10分 |
手すり強度計算書に関する同様のご相談について
リフォーム用手すりや建築金物では、意匠性やレイアウト性を重視した形状が採用される一方で、後から「強度の根拠を示してほしい」と求められることがあります。
そのような場合でも、以下の情報があれば基準調査から強度計算書の作成まで対応可能です。
- 対象物の図面
- 手すり形状が分かる写真
- 材質・寸法・固定方法
- 使用したい基準の有無（不明な場合は調査から対応可能）
手すり本体・支柱・ベースプレート・アンカー固定部などについて、顧客提出用または社内承認用の根拠資料が必要な場合は、現場で説明しやすい形の強度計算書として整理します。
「基準が分からない」という段階からでも相談可能です。基準の選定が必要かどうかも含めて、まずはご状況をお聞かせください。
まとめ
フラットバー形状のリフォーム用手すりについて、基準調査から強度計算書（PDF）・Excel自動計算データの作成まで一貫して対応しました。
「経験上は問題ない」という判断だけでは、顧客や社内担当者への説明に限界があります。一方、基準に基づいた計算書があれば、質問を受けた際にも数値で根拠を示せるため、担当者の負担も軽減されます。
手すりの形状が特殊でも、図面・寸法・材質・固定方法などの情報があれば対応可能です。使用する基準が決まっていない場合も、調査から一緒に進めることができます。「どこに相談すればいいか分からない」という段階でも、まずはお気軽にご状況をご共有ください。専門家の視点から、最適な進め方をご提案します。
