重量物を扱う架台について、「図面や写真を外部に出せないが、強度計算だけは確認しておきたい」とお困りではありませんか。
特にコンプライアンスや守秘義務が厳しい案件では、形状・用途・数値情報をすべて公開できず、強度計算の依頼先が見つからないこともあります。
今回は、最低限の文章情報のみをもとに、重量物吊り架台の曲げ応力とたわみ量を簡易的に検討した実績をご紹介します。図面や写真を使えない場合の対応範囲、必要な情報、納品物、相談時のポイントを順を追って解説します。
架台強度計算の実績概要
今回ご相談いただいたのは、建築業界で使用される重量物吊り架台の強度計算です。対象物の詳細形状・用途・写真・図面・具体的な数値情報はすべて非公開という案件でした。
| 項目 | 内容 |
|---|---|
| 案件内容 | 重量物吊り架台の強度検討。最低限の文章情報をもとに、曲げ応力とたわみ量を簡易確認。 |
| ご相談内容 | 写真・図面の提供ができない中で、重量物を扱う架台の強度とたわみを確認したいというご相談。 |
| 対応内容 | 文章情報から簡易モデル図を作成し、両端支持梁・中央集中荷重として許容曲げ応力とたわみ量を計算。 |
| 納品物 | 簡易計算書PDF、写真等を依頼者側で追記できるExcel計算書。 |
| 費用・納期目安 | 納期1週間、費用3万円（通常は2週間程度、短納期対応費5,000円を含む）。 |
| 相談時に必要な情報 | 寸法情報、使用材料・使用サイズ、荷重条件。図面や写真がある場合は、確認工数や納期の短縮につながります。 |
通常、架台の強度検討では図面や写真をもとに、荷重の作用位置や支持条件を整理してから計算を進めます。しかし今回はコンプライアンス上の制約が大きく、文章で共有できる範囲の情報のみで対応する必要がありました。そのため、架台を構成する枠部分の曲げ応力とたわみ量に絞った簡易計算として対応しました。
重量物架台のご相談内容と課題
お客様の課題は、提供できる情報が非常に限られた状態で、架台が重量物に対してどの程度耐えられるかを確認したいというものでした。特に気にされていたのは、曲げ強度とたわみ量です。
架台の形状や使用状況を外部に詳しく開示できないため、他の依頼先では対応を断られていたとのことでした。図面がない・写真がない・用途の詳細も公開できないという条件では、計算モデルを作成する前の情報整理だけでも大きな手間がかかります。
情報が少ないほど計算モデルの前提が不確かになり、安全余裕の見方が難しくなります。共有できる情報の範囲を事前に整理したうえでご相談いただくと、対応可能な計算範囲を明確にご提案できます。
そこで今回は、まずお客様が文章で共有できる情報を確認し、寸法・使用材料・荷重条件など、計算に最低限必要な項目を整理するところから対応しました。
架台強度計算の対応内容
対応範囲は、文章のやり取りをもとにした簡易モデル図の作成、許容曲げ応力の確認、たわみ量の算出です。
- 使用材料はSS400として確認
- 荷重条件は長辺・短辺それぞれに中央集中荷重が作用する前提で整理
- 計算モデルは両端支持梁に中央集中荷重がかかる形で設定（最も負荷がかかりやすい条件を想定）
- 参考資料としてクレーン構造規格を確認しながら計算書を作成
細かな形状情報を伏せたままでも、曲げ応力とたわみ量を確認できる形にしています。
今回はボルト・溶接部・座屈などの詳細検討は対象外としています。予算や目的、公開できる情報の範囲に合わせて計算範囲を絞ることで、現実的なコスト・納期での対応が可能になります。
図面なし強度計算で工夫したポイント

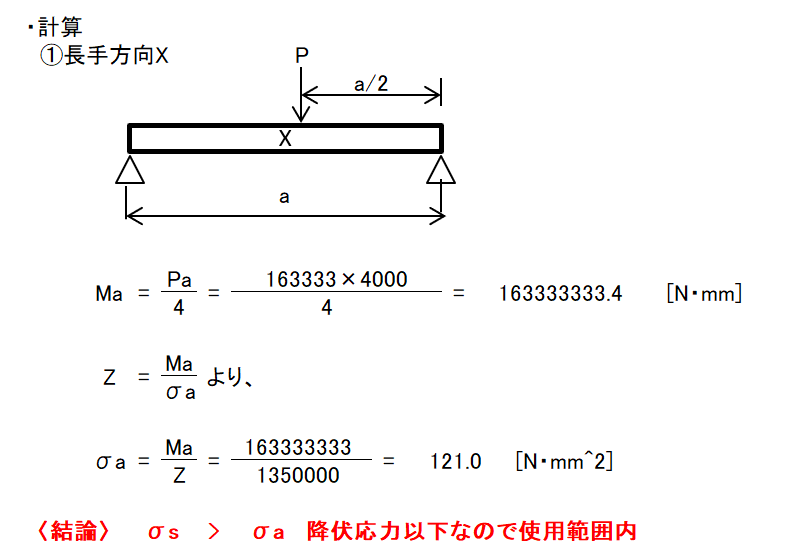

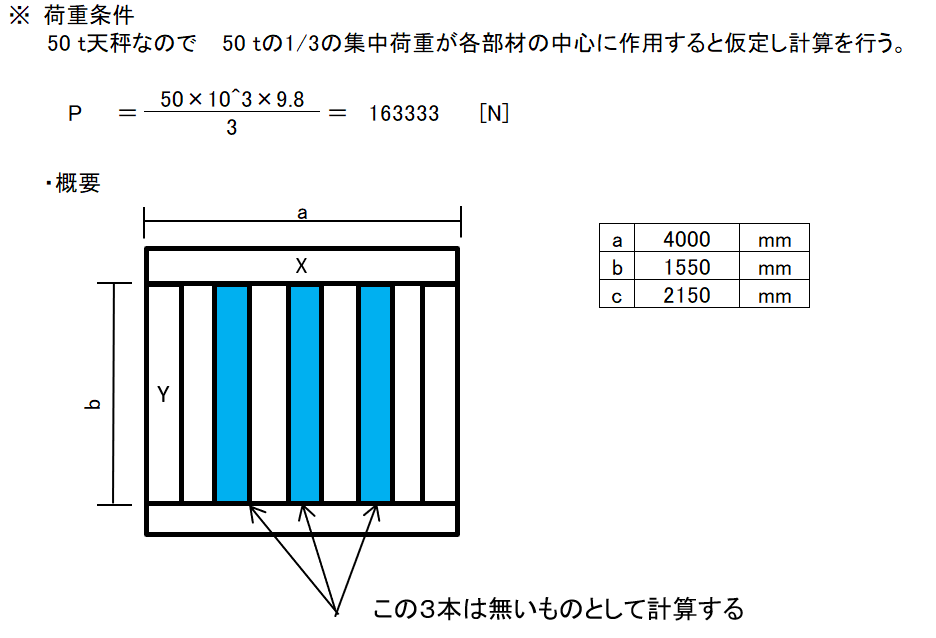

今回もっとも工夫した点は、文章だけでは伝わりにくい架台形状を、こちらで簡易的に作図したことです。
本来であれば、お客様から図面や写真を受け取り、それをもとに荷重位置や支持条件を確認しながら進めます。しかし今回は、機密上の理由からお客様側で図面や写真を提供できない状況でした。そのため、共有された文章情報をもとにExcel上で大まかな形状を作図し、「このようなイメージで合っているか」を確認しながら進める方法を取りました。
依頼者側から機密資料を出せない場合でも、こちらで作成した簡易図を確認していただく形であれば、やり取りを進めやすくなるケースがあります。
少ない情報から計算条件を組み立てる経験があったため、確認回数を増やしすぎず、短納期での対応が可能でした。
強度計算書の成果・納品物
納品物は以下の2点です。
- 簡易計算書PDF：社外秘となる情報をできるだけ含めず、協力会社や関係者へ共有しやすい形式
- Excel計算書：依頼者側で写真などを追記できる仕様
お客様からは、「少ない情報でも必要な内容が計算書としてまとまり、協力会社への説明資料として使いやすかった」とのご評価をいただきました。架台を設置・使用する際に、作業者やゼネコン担当者へ設計根拠を説明する資料として活用されています。
架台の強度計算書サンプルPDF
実際にどのような形式で架台の強度計算書を作成しているのか、サンプルPDFでご確認いただけます。曲げ応力やたわみ量の計算内容を確認したい方は、参考資料としてご活用ください。
今回のように、すべての詳細情報を開示できない案件でも、目的を絞ることで強度確認が可能な場合があります。まずは対応できる範囲をご相談いただくことをおすすめします。
同様の架台強度計算のご相談について
以下のような状況でも、簡易的な強度検討に対応できる場合があります。
- 図面や写真を外部に出せない
- 社外秘情報が多く、開示できる情報が限られている
- まずは最低限の強度だけ確認したい
寸法情報・使用材料・荷重条件があれば、簡易的な検討が可能です。
詳細な安全性確認には、図面・写真・固定条件・溶接条件・ボルト仕様などの情報があるほど望ましいです。予算・納期・公開できる情報に制約がある場合は、目的に合わせて計算範囲を絞ることも可能ですので、まずはご相談ください。
重量物架台・吊り具・フレーム・ブラケットなどの強度計算でお困りの場合は、公開できる範囲の情報からお気軽にご連絡ください。必要な情報を一緒に整理しながら、対応可能な計算範囲をご提案します。
まとめ
今回は、図面や写真を外部に提供できない重量物吊り架台について、文章情報のみをもとに曲げ応力とたわみ量を確認した実績をご紹介しました。コンプライアンス上の制約がある案件でも、寸法・材料・荷重条件が共有できれば、簡易計算書の作成と協力会社向け説明資料の納品が可能です。
強度確認を後回しにしてしまうと、現場での想定外の変形や損傷リスクが高まり、後から対処するほど費用・工期の負担が大きくなります。「まず確認だけでも」という段階から相談していただくことで、目的に合った計算範囲とコストをご提案できます。守秘義務への配慮も含めて対応しておりますので、安心してご相談ください。
