コネクタ不具合点検手順｜見えない接触不良の原因と現場での変化
目次
- 現場で起きていた課題
- 結論：原因・本質
- よくある勘違い・見落とし
- なぜ紙・口頭では足りなかったか
- 工夫ポイント①
- 工夫ポイント②
- 工夫ポイント③
- 動画を作らなかった場合のリスク
- 実際の現場の変化
- 他の作業への応用
- まとめ
現場で起きていた課題
現場では「原因不明の不具合」として処理されるケースの中に、コネクタの接触不良が多く含まれていました。
しかし厄介なのは、コネクタは外から見ただけでは異常が判断できないという点です。
見た目に問題がなくても、内部では腐食や接触不良が進行していることがあります。
さらにお客様側の認識としては、
「コネクタは差し込むだけのもの」という理解が一般的であり、
分解して確認するという発想がない
触ると壊しそうで怖い
そもそも確認対象として認識されていない
という状況が重なり、結果として
原因特定に時間がかかる
不要な部品交換や出張対応が発生する
といった問題につながっていました。
見極めポイント：
- 外観が正常でも内部不良は起きる
- 「触らない部品」になっている時点でリスクが高い
結論：原因・本質
今回の不具合の本質は、コネクタ内部で発生していた接触不良でした。
特に多かったのは以下のパターンです。
- 端子の微細な腐食
- 差し込み不足による接触不良
- 見えない部分での変色・劣化
これらはすべて、コネクタを取り外さなければ確認できない領域です。
つまり、「見えている範囲だけで判断する」という前提そのものが誤りでした。
判断基準：
- 内部確認をしていない状態では「正常」とは言えない
- 変色やくすみがあれば要対応
よくある勘違い・見落とし
コネクタ不具合において、特に多い誤解があります。
① 見た目がきれい＝正常
実際には、内部端子だけ腐食しているケースが多く存在します。
② 奥まで入っているつもり
「差し込んだ感触」だけで判断してしまい、実際には途中で止まっていることがあります。
③ 分解は難しい・危険
構造を知らないために敬遠されがちですが、基本的な確認レベルであれば難易度は高くありません。
間違えるとどうなるか：
- 接触不良が再発する
- 原因不明のまま設備停止が繰り返される
- 最悪の場合、発熱や火災リスクにつながる
なぜ紙・口頭では足りなかったか
コネクタ点検のような作業は、一見シンプルに見えますが、実際には「感覚」や「状態の違い」を理解する必要があります。
紙マニュアルでは、
変色の程度
差し込みの深さ
正常状態との違い
といった判断のニュアンスを伝えることができません。
また口頭説明では、
「奥まで入れる」
「しっかり差し込む」
といった曖昧な表現になりやすく、受け手によって解釈がバラバラになります。
このズレが、再発トラブルの原因になっていました。

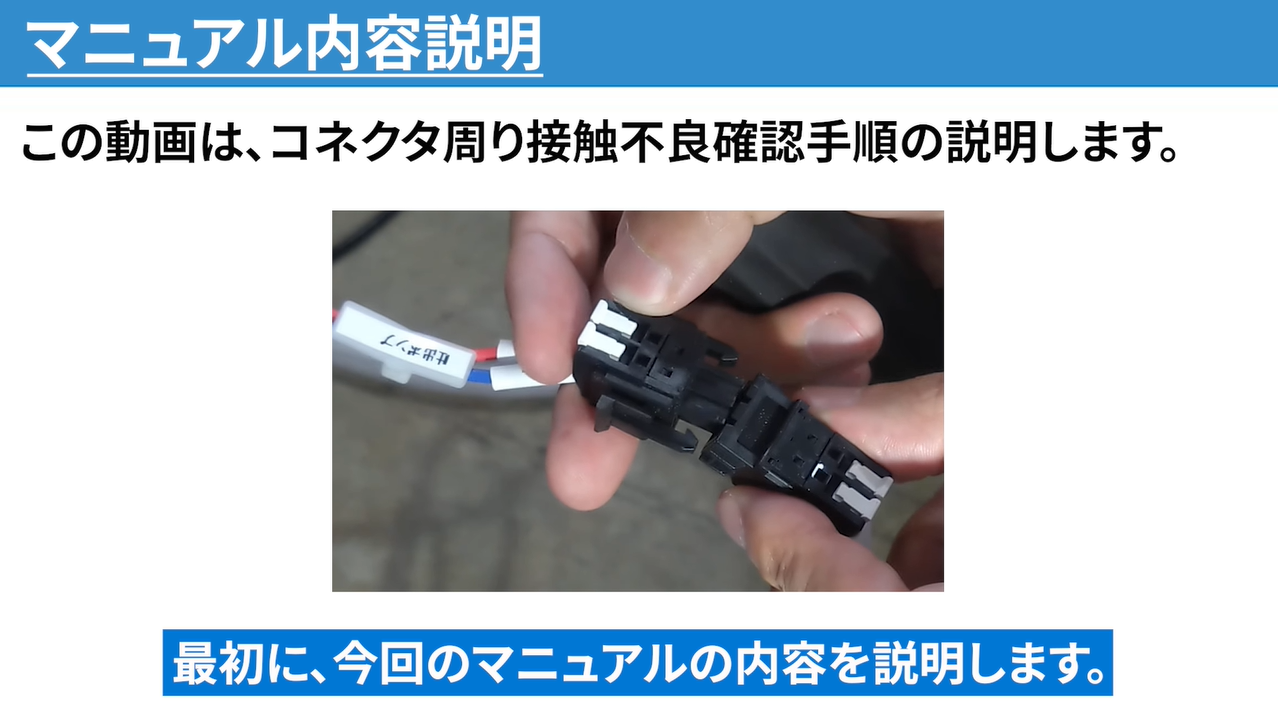

▼ 実際の確認動画
工夫ポイント①
まず重視したのは、「どこを見ればいいのか」を明確にすることです。
コネクタは構造が小さく、初めて触る人にとっては
「どこを外していいのか分からない」という状態になります。
そのため動画では、

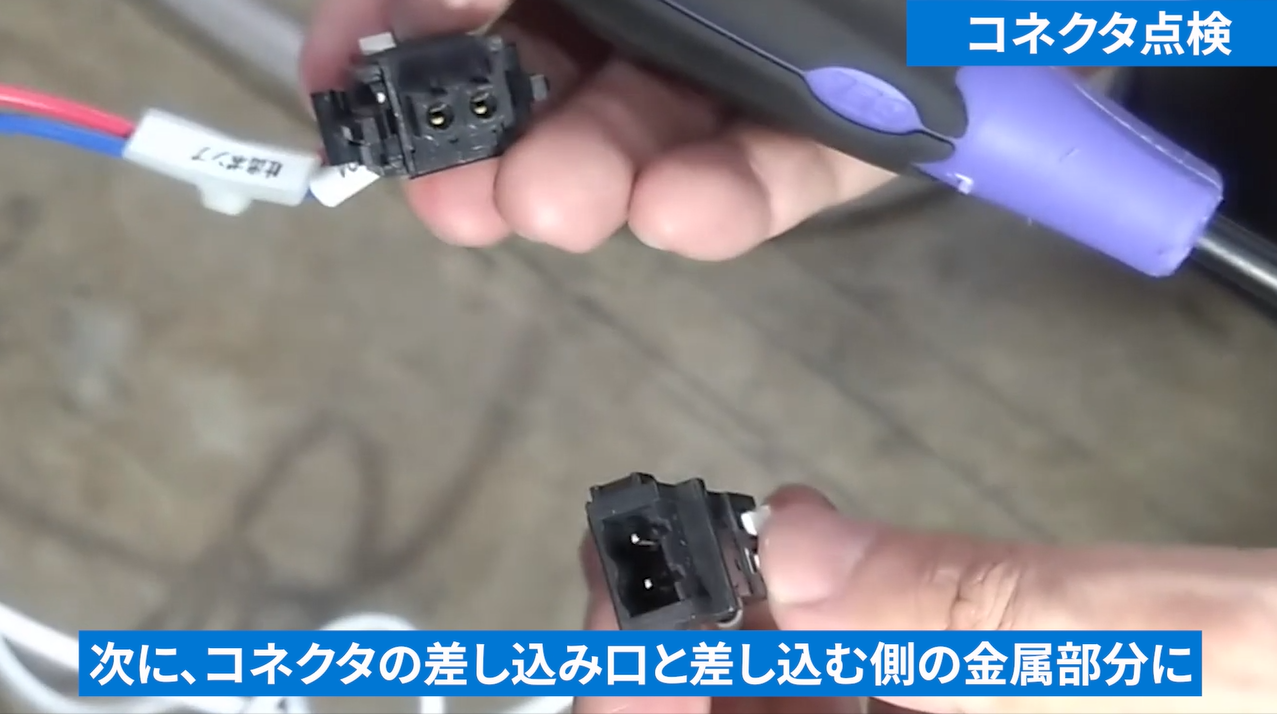

- 最初に確認箇所を明示
- 分解の手順を手元アップで見せる
見極めポイント：
- 外す前に「どこを見るか」を理解しているか
- 無理な力をかけていないか
工夫ポイント②
次に重視したのが、「正常と異常の違いの可視化」です。

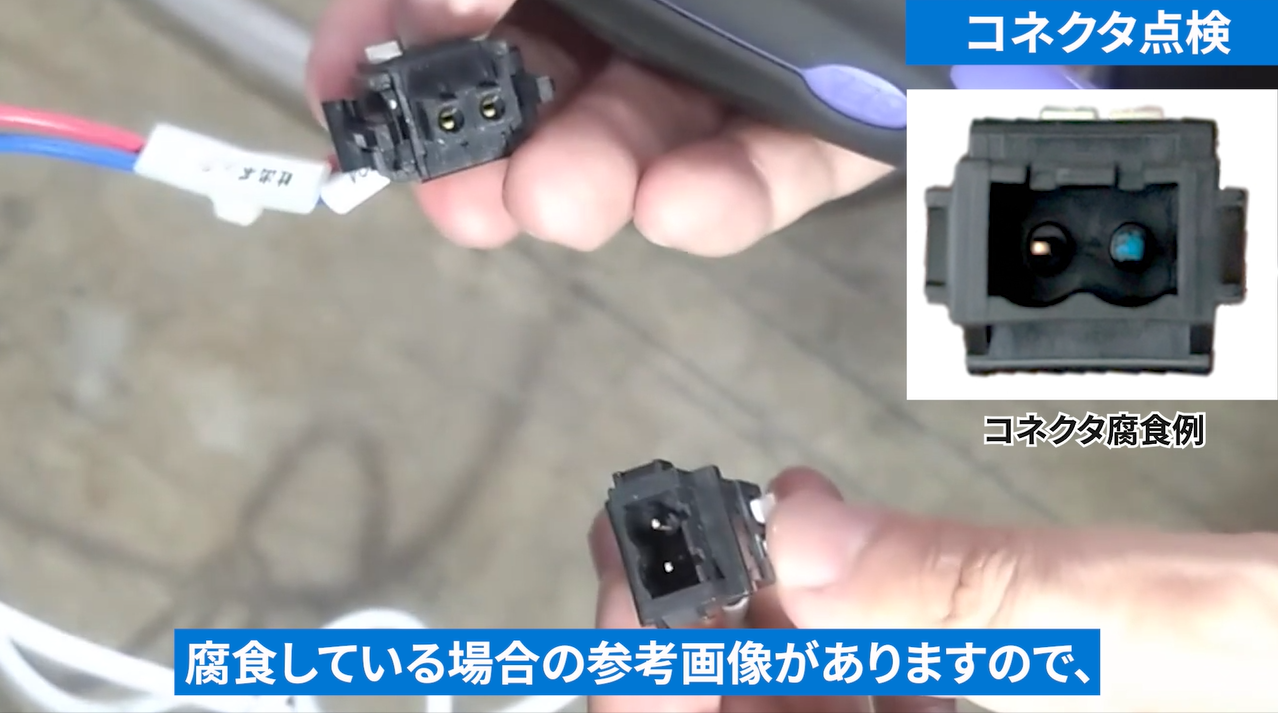

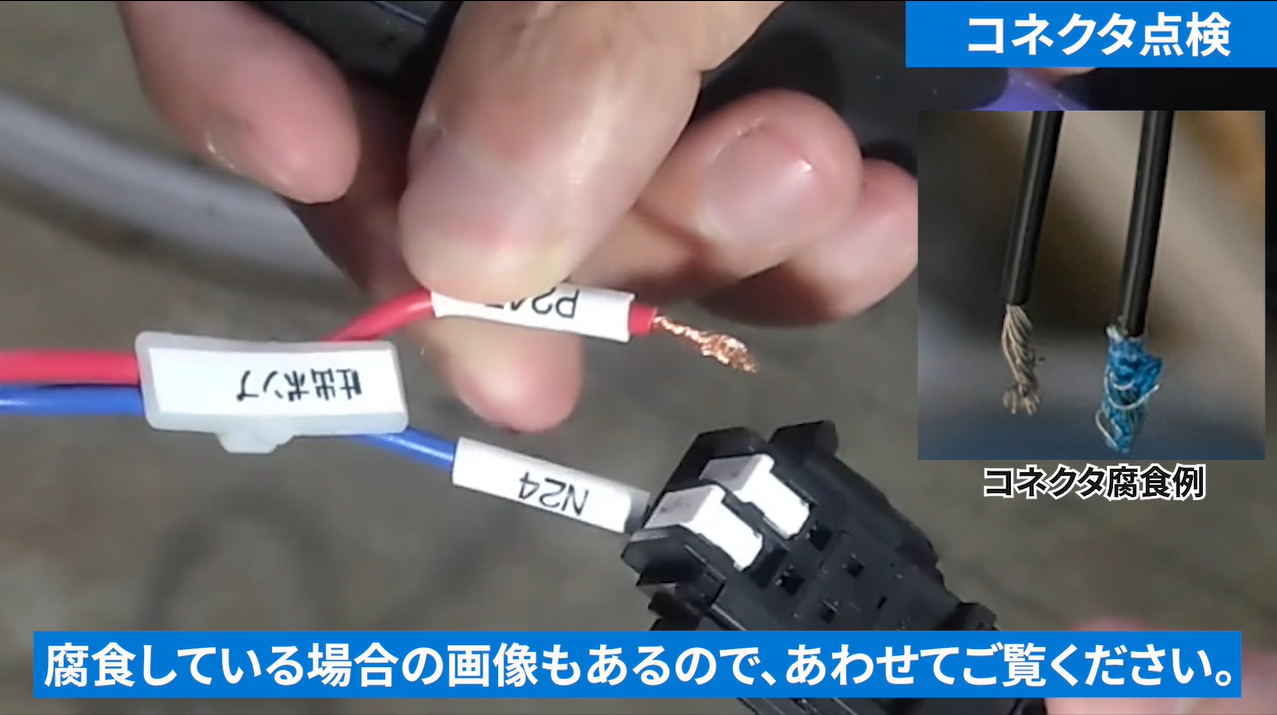

特に効果的だったのが、腐食・変色の写真を見せることでした。
- 実際にどう変色するのか
- どの程度で異常と判断するのか
を具体的に示すことで、
「見れば判断できる状態」にしています。
また、
「奥まで入れる」ではなく
「途中で止めず、奥の突き当りまで差し込む」
という表現に変更したことで、
作業の再現性が大きく向上しました。
判断基準：
- 金属部にくすみ・黒ずみがあるか
- 差し込みに“止まり感”がないか
工夫ポイント③
3つ目は、「心理的ハードルを下げること」です。
現場の声として多かったのが、
「壊してしまいそうで触れない」
という不安でした。
そのため、
- ゆっくりした動作で見せる
- 特別な工具を使わないことを強調
- 「誰でもできる」レベルに分解して説明
結果として、「自分でもできそう」という認識を持ってもらうことができました。
動画を作らなかった場合のリスク
動画がなかった場合、以下のリスクが現実的に発生していました。
- 軽微な不具合でも出張対応になる
- 作業時間・コストが無駄に増える
- 同じトラブルが繰り返される
さらに重要なのが安全面です。
腐食した状態を放置すると、
- 接触抵抗の増加
- 発熱
- 最悪の場合は火災
間違えるとどうなるか：
- 小さな異常が重大事故につながる
- 本来不要なコストが継続的に発生する
実際の現場の変化
動画導入後、現場には明確な変化がありました。
- 「難しいと思っていたが自分でできた」
- 「今までのやり方が間違っていたと気づいた」
- 「トラブル時にまずコネクタを疑うようになった」
特に大きかったのは、“見えない不具合を疑う視点”が現場に生まれたことです。
単なる作業手順ではなく、
判断力そのものが底上げされた状態になりました。
他の作業への応用
今回の取り組みは、コネクタに限った話ではありません。
重要なのは以下の考え方です。
- 見えない部分をどう可視化するか
- 正常状態をどれだけ具体的に示せるか
- 曖昧な表現を排除できているか
この3点を押さえることで、
- センサー
- スイッチ
- 配線系統
など、他の点検作業にも応用可能です。
まとめ
コネクタ不具合は、外観では判断できない典型的なトラブルです。
そのため、「見えない部分をどう確認するか」が重要になります。
今回の動画では、
- 内部確認の重要性
- 正常と異常の違い
- 誰でも再現できる作業手順
を明確にすることで、現場の判断力向上につながりました。
まずは一つ、身近な部品でもいいので
「正常状態を言語化・可視化する」ことから始めてみてください。
それだけでも、無駄な対応や見落としは確実に減っていきます。
